二極管的檢測主要是判斷二極管的極性和檢測二極管的好壞。在檢測中普通二極管和發光二極管的檢測方法也有所不同。

1、普通二極管的檢測

（1）普通二極管極性的判斷

選擇適當?shù)牧砍蹋瑢⑷f(wàn)用表的紅、黑兩表筆短接，進行萬用表的零歐姆校正，每次選擇不同的量程都要先進行此操作（因?yàn)閿?shù)字式萬用表不需調零校正，因此若使用數字萬用表檢測可省去調零校正步驟）。

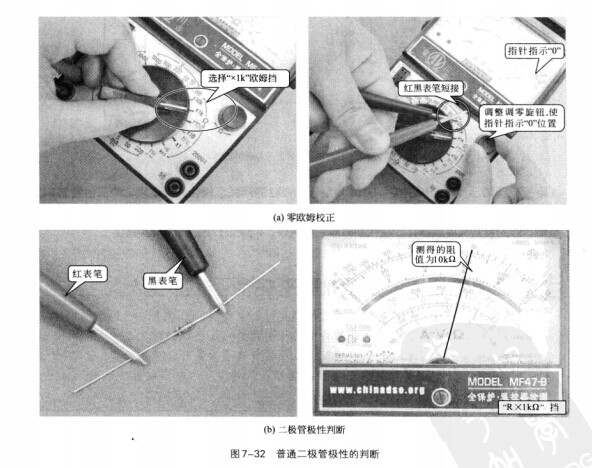

普通二極管極性的判斷見圖7-32。

若測得的阻值為一個固定值，則表明當前黑表筆所測的一端為二極管的正極，紅表筆所測的一端為二極管的負極；若測得的阻值為無窮大，則表明當前黑表筆所測的一端為二極管的負極，紅表筆所測的一端為二極管的正極。

（2）普通二極管的檢測方法

檢測時應將萬用表調至二極管檢測檔（蜂鳴器檔）。

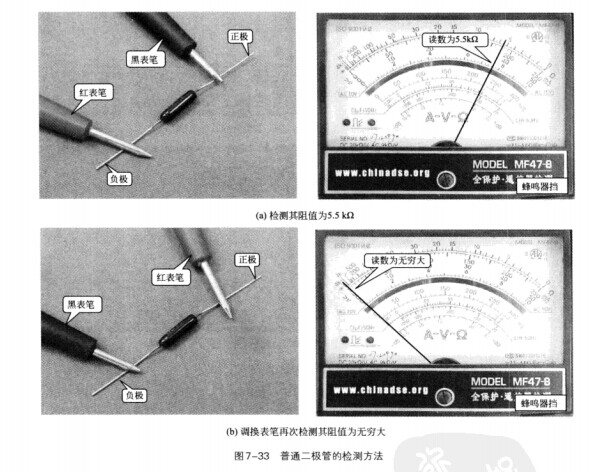

普通二極管的檢測操作見圖7-33。

此時，萬用表無蜂嗚聲，其阻值為無窮大。因此，可判斷該二極管正常。

2、發光二極管的檢測

對發光二極管進行檢測，首先選擇萬用表的量程為電阻"R×1K檔"，再對指針萬用表進行零歐姆校正。

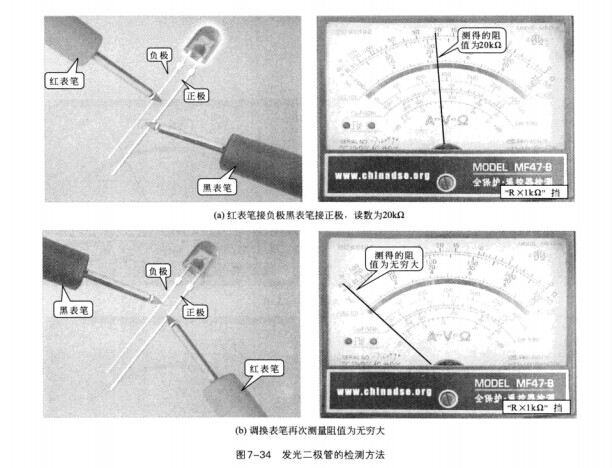

發光二極管的檢測操作見圖7-34。

因此，可判斷該發光二極管正常。
