通常，晶體二極管的命名都采用直標法標注命名。但具體命名規格根據國家、地區及生產廠商的不同而有所不同。下面，主要介紹幾種常用的晶體二極管的命名規格。
（1）國產晶體二極管的命名規格
國產二極管的命名規格是將晶體二極管的類別、材料、規格以及其他主要參數的數值標識在二極管表面上。根據國家標注規定，晶體二極管的型號命名由5個部分構成。
國產晶體二極管的命名規格見圖7-14。
①產品名稱：用數字"2"表示，表示有效極性引腳；
②材料/極性：用字母表示，表示二極管的材料和極性；
③類型：用字母數字表示，表示二極管的類型；
④序號：用數字表示，表示同類產品中不同品種，以區分產品的外形尺寸和性能指標等，有時會被省略；
⑤規格號：表示二極管生產的規格型號，有時會被省略。
材料-極性，符號、意義對照表見表7-1所列。
類型符號、意義對照表見表7-2所示。
例如在檢波二極管上可以看到"2AP9"的標注文字，根據規定可知："2"是二極管的名稱代號，"A"表示該二極管是N型鍺材料二極管，"P"則表明該二極管屬于普通管，"9"則為二極管的編號。
日本生產的二極管命名規格見圖7-15。
它的標注是由7個部分構成（通常只會用到前5個部分）。
①有效極數或類型：用數字表示，表示有效極性引腳；
②注冊標志：日本電子工業協會JEIA注冊標志，用字母表示，S表示已在日本電子工業協會JEIA注冊登記的半導體器件；
③材料/極性：用字母表示，表示二極管使用材料極性和類型；
④序號：用數字表示在日本電子工業協會JEIA登記的順序號，兩位以上的整數從"11"開始，表示在日本電子工業協會JEIA登記的順序號；不同公司的性能相同的器件可以使用同一順序號；數字越大，越是近期產品；
⑤規格號：用字母表示同一型號的改進型產品標志。A、B、C、D、E、F表示這一器件是原型號產品的改進產品。
有效極數-類型的符號、意義對照表如表7-3所示。
常用二極管參數如表7-4、表7-5所示。
美國生產的二極管命名比較混亂。其中，根據美國電子工業協會規定，二極管型號命名由5個部分構成。
美國生產的二極管命名規格見圖7-6。

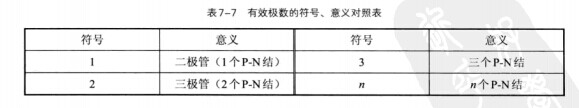

有效極數的符號、意義對照表如表7-7所示。
（2）晶體二極管的標注方法
①普通晶體二極管的電路標注與識別 普通晶體二極管在電路中常用字母"D"+"數字序號"標注。

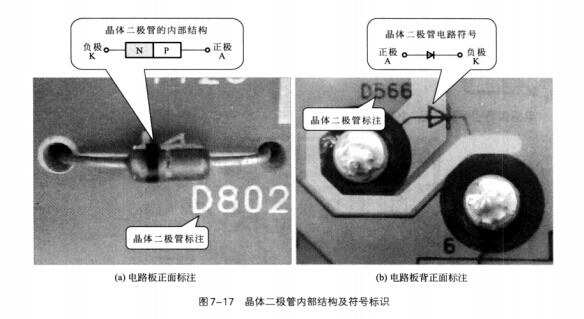

晶體二極管的標注方法見圖7-17。
可以看到，D802和D566即為晶體二極管。由于晶體二極管有極性的區分，對于小功率晶體二極管來說，如圖7-17（a）所示，在晶體二極管的表面，靠近左端的引腳有一個色環標注，這表明該端引腳為晶體二極管的K極（負極），另一端即為晶體二極管的正極。此外，在電路板上，有時也可以通過晶體二極管的電路符號標注來判別晶體二極管及其引腳極性。如圖7-17（b）所示，在電路板的背面，可以通過"D566"來判別這是一個晶體二極管，而通過
符號標注便可以清楚的知道該二極管的引腳極性。
②穩壓二極管的標注與識別 穩壓二極管在電路中常用字母"ZD"+"數字序號"標注。

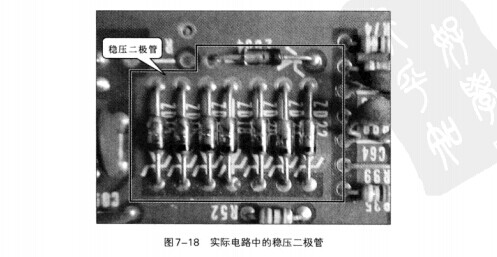

實際電路中的穩壓二極管見圖7-18。
可以看到，穩壓二極管的極性也是通過二極管封裝外殼上的色環標注來識別。即帶有色環標注的一端為二極管的K極（負極），另一端為二極管的A極（正極）。

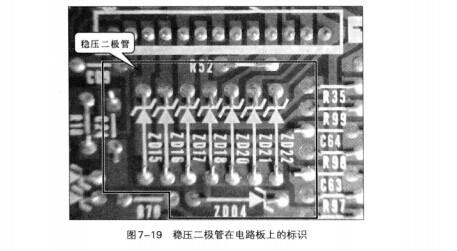

電路板背部標識見圖7-19。
可以看到穩壓二極管的電路符號為
，通過該標注我們可以清晰的知道穩壓二極管兩端的極性。
③整流二極管的標注與識別 整流二極管與普通晶體二極管的電路符號和標注方法基本一致。在整流電路中，整流二極管應用非常普遍，其中以塑料外殼封裝的形式最為常見。

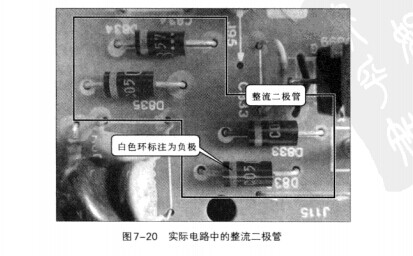

實際電路中的整流二極管見圖7-20。
可以看到，在黑色的外殼上有白色標注的一端即為整流二極管的K極（負極），另一端為二極管的A極（正極）。
④發光二極管的標注與識別 發光二極管從外形上很好辯認，作為可發光器件，發光二極管常用于電子產品中的操作顯示電路中，發光二極管在電路上常以字母"D"或文字"LED"標識。

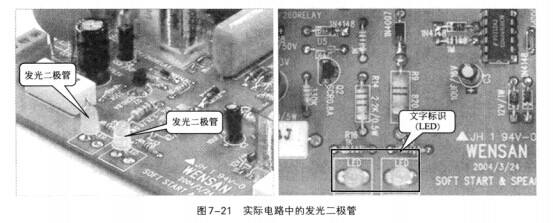

實際電路中的發光二極管見圖7-21。

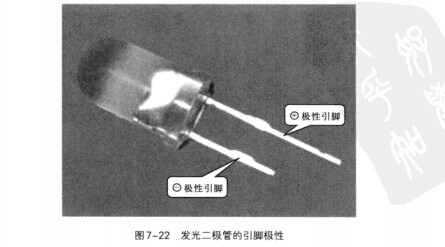

通常情況下，發光二極管可以通過引腳的長短來判別極性。如圖7-22所示，引腳相對較長的一端為發光二極管的A極（正極），較短的一端為二極管的K極（負極）。
如果在電路中無法判別引腳的長短，則可通過電路板背部的電路符號標識或直接通過萬用表檢測阻抗來進行引腳極性判別。
⑤雙向觸發二極管的標注與識別 雙向觸發二極管在電路板上常以"DIAC"的英文簡寫形式或
符號形式進行標注。

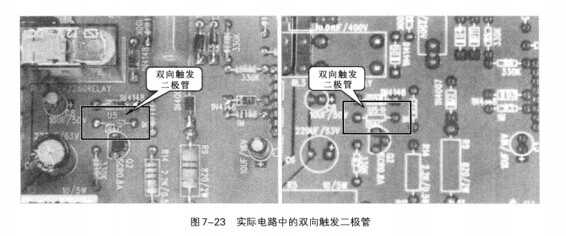

雙向觸發二極管的標注形式見圖7-23。
⑥檢波二極管的標注與識別 在識別檢波二極管的極性時，可觀察其表面封裝的色環標識即可。

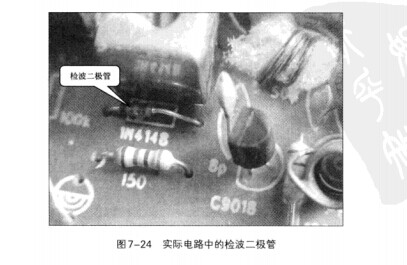

電路板上的檢波二極管見圖7-24。
從外形上看許多晶體二極管的體積和封裝形式都大體相同。通常，檢波二極管主要應用在收音機的檢波電路或收錄機的自動增益控制電路中。
