晶體二極管種類有很多，根據制作半導體材料的不同，可分為鍺晶體二極管（Ge管）和硅晶體二極管（Si管）。根據結構的不同，可分為點接觸型晶體二極管、面接觸型晶體二極管。根據實際功能的不同，又同分為整流二極管、檢波二極管、穩壓二極管、開關二極管、變?nèi)荻䴓O管、發光二極管等等。
下面，主要對電子電路中常見的晶體二極管進行介紹。
（1）整流二極管
整流二極管的主要作用是將交流整流成直流，它的電路符號為
。

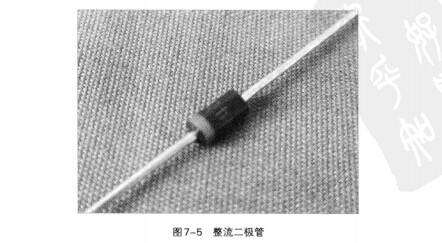

整流二極管的實物外形見圖7-5。
整流二極管主要應用與整流電路中。
這種二極管常采用金屬殼封裝、塑料封裝和玻璃封裝三種封裝形式。
由于整流二極管的正向電流極大，所以整流二極管多為面接觸型晶體二極管，面積大、電容大，但工作頻率低。
（2）檢波二極管
檢波二極管是利用二極管的單向?qū)щ娦裕询B加在高頻載波上的低頻信號檢出來的器件，它的電路符號為
。

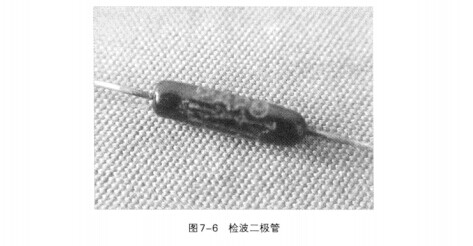

檢波二極管的實物外形見圖7-6。
檢波二極管具有較高的檢波效率和良好的頻率特性，常用在收音機的檢波電路中。
檢波二極管的封裝多采用玻璃或陶瓷外殼，以保證良好的高頻特性。
檢波效率是檢波二極管的特殊參數，它是指在檢波二極管輸出電路的電阻負載上產生的直流輸出電壓與加于輸入端的正弦交流信號電壓峰值之比的百分?jǐn)?shù)。
（3）穩壓二極管
穩壓二極管是由硅材料制成的面結合型晶體二極管，利用P-N結反向擊穿時的電壓基本上不隨電流的變化而變化的特點來達到穩壓的目的。其常用的電路符號為
或

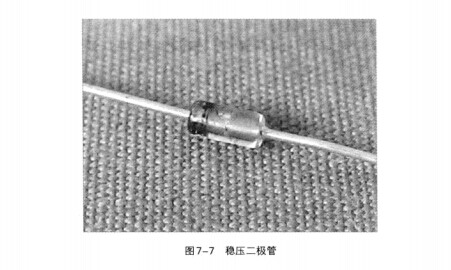

穩壓二極管的實物外形見圖7-7。
穩壓二極管在電路中主要起穩壓作用。
常見的穩壓二極管包括塑料封裝、金屬封裝和玻璃封裝三種封裝形式。
從外形上看，穩壓二極管與普通小功率整流二極管相似。
值得注意的是，穩壓二極管工作在反向偏壓的環境時，必須限制反向通過的電流，可以安全工作在反向擊穿狀態，如果反向電流過大，同樣也會造成穩壓二極管的損壞。
（4）發光二極管
發光二極管是一種利用正向偏置時PN結兩端的多數載流子直接復合釋放出光能的發射器件。其電路符號為

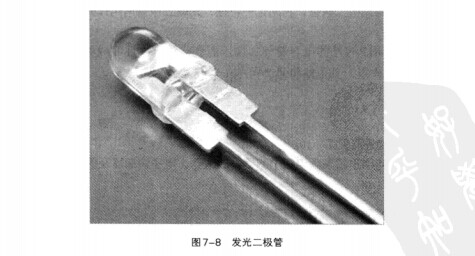

發光二極管的實物外形見圖7-8。
發光二極管常用于顯示器或光電控制電路中的光源，通常是用元素周期表中的III族和V族元素的砷化鎵、磷化鎵等化合物制成。采用不同材料制成的發光二極管可以發出不同顏色的光，常見的有紅光、黃光、綠光、橙光等。除這些單色發光二極管外，還有可以發出兩種顏色光的雙向變色二極管和三色發光二極管。
發光二極管在正常工作時，處于正向偏置狀態，在正向電流達到一定值時就發光。
（5）光敏二極管（光電二極管）
光敏二極管的特點是當受到光照射時，二極管反向阻抗會隨之變化（隨著光照射的增強，反向阻抗會由大到小），其電路符號為
光敏二極管的實物外表見圖7-9。
光敏二極管又稱為光電二極管，利用這一特性，光敏二極管常用作光電傳感器件使用。
（6）變?nèi)荻䴓O管變?nèi)荻䴓O管是利用P-N結的電容隨外加偏壓而變化這一特性制成的非線性半導體元件，在電路中起電容器的作用，其電路符號為
變?nèi)荻䴓O管的實物外形見圖7-10。
變?nèi)荻䴓O管廣泛地用于超高頻電路中的參量放大器、電子調諧器及倍頻器等高頻和微波電路中。
（7）開關二極管
開關二極管是利用半導體二極管的單向?qū)щ娦裕瑢?duì)電路進行“開通”或“關斷”控制，其電路符號為

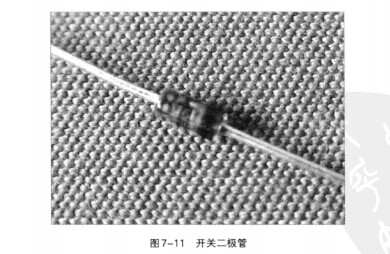

開關二極管的實物外形見圖7-11。
開關二極管導通/截止速度非常快，能滿足高頻和超高頻電路的需要，廣泛應用于開關及自動控制等電路中。
（8）雙向觸發二極管
雙向觸發二極管（簡稱DIAC）是具有對稱性的兩端半導體器件。它的電路符號為

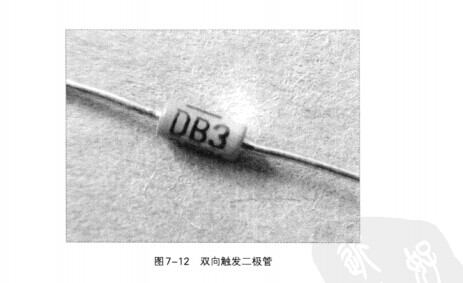

雙向觸發二極管的實物外形見圖7-12。
雙向觸發二極管常用來觸發晶閘管，或用于過壓保護、定時、移相電路。
（9）快恢復二極管
快恢復二極管（簡稱FRD）也是一種高速開關二極管，它的電路符號為
快恢復二極管的實物外形見圖7-13。
快恢復二極管的引腳較粗，其開關特性好，反向恢復時間很短，正向壓降低，反向擊穿電壓較高（耐壓值較高）。主要應用于開關電源、脈寬調制電路（PWM）以及變頻等電子電路中。
