電容器的種類與應用

電容器在電子產品中的應用十分廣泛，它的電路符號是，用字母"C"表示。在實際應用中電容器分很多種，根據制作工藝和功能的不同，主要可以分為固定電容器和可變電容器兩大類。

（1）固定電容器

固定電容器是指電容器經制成后，其電容量不再改變的電容器。還可以細分為無極性固定電容器和有極性固定電容器兩種。

①無極性電容器無極性電容器是指電容器的兩個金屬電極沒有正負極性之分，使用時兩極可以交換連接。無極性電容器的電路符號為。

無極性電容器的種類很多，根據絕緣介質的不同，常見的無極性電容器主要有紙介電容器、瓷介電容器、云母電容器、滌綸電容器、玻璃釉電容器和聚苯乙烯電容器。

紙介電容器的實物外形見圖5-5。

紙介電容器的價格低、體積大、損耗大且穩定性差，并且由于存在較大的固有電感，故不宜在頻率較高的電路中使用。

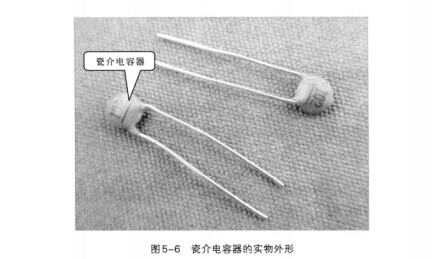

瓷介電容器的實物外形見圖5-6。

瓷介電容器是以陶瓷材料作為介質，在其外層常涂以各種顏色的保護漆，并在陶瓷片上覆銀制成電極，這種電容器的損耗較小，穩定性好，且耐高溫高壓。

貼片陶瓷電容是應用最多的一種電容，它的電路符號為"┤├”，在電路中，這種電容器的代號為"C”，貼片陶瓷電容器的實物外觀見圖5-7。

可以看到，這種電容器的外形與普通電阻器的外形十分相似，只是貼片普通電阻器的顏色多為黑色，而貼片陶瓷電容器的顏色多為黃褐色。

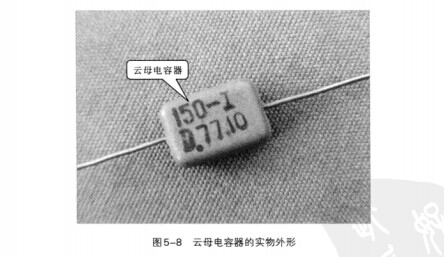

云母電容器的實物外觀見圖5-8。

它是以云母作為介質。這種電容器的可靠性高，頻率特性好，適用于高頻電路。

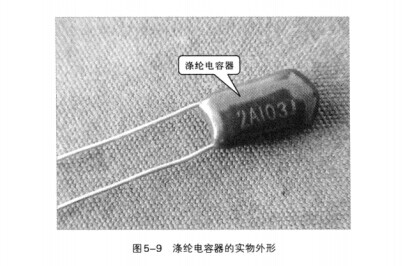

滌綸電容器的實物外形見圖5-9。

滌綸電容器采用滌淪薄膜為介質，這種電容器的成本較低，耐熱、耐壓和耐潮濕的性能都很好，但穩定性較差，適用于穩定性要求不高的電路中。

玻璃釉電容器的實物外形見圖5-10。

玻璃釉電容器使用的介質一般是玻璃釉粉壓制的薄片，通過調整釉粉的比例，可以得到不同性能的電容器，這種電容器介電系數大、耐高溫、搞潮濕性強、損耗低。

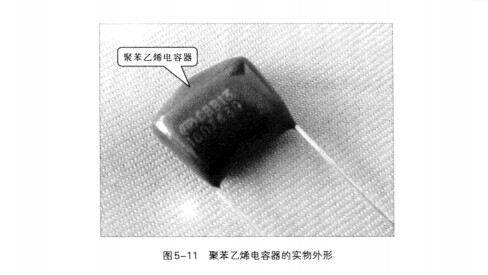

聚苯乙烯電容器的實物外觀見圖5-11。

聚苯乙烯電容器是以非極性的聚苯乙烯薄膜為介質制成的，這種電容器成本低、損耗小，充電后的電荷量能保持較長時間不變。

②有極性電容器有極性電容器是指電容器的兩個金屬電極有正負極性之分，使用時一定要正極性端連接電路的高電位，負極性端連接電路的低電位，否則就會引起電容器的損壞。

有極性電容器亦電解電容器，其電路符號為"┤├"或。按電極材料的不同，常見的電解電容器有鋁電解電容器和鉭電解電容器。

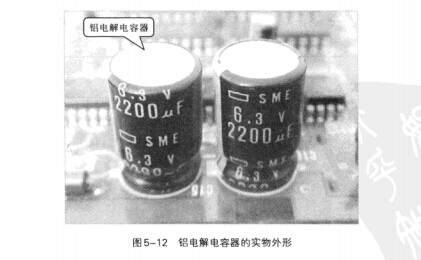

鋁電解電容器的實物外形見圖5-12。

鋁電解電容器體積小、容量大，與無極性電容器相比絕緣電阻低，漏電流大，頻率特性差，容量和損耗會隨周圍環境和時間的變化而變化，特別是當溫度過低或過高的情況下，且長時間不用還會失效。因此鋁電解電容器僅限于低頻、低壓電路（例如電源濾波電路、耦合電路等）。

鉭電解電容器的的實物外形見圖5-13。

鉭電解電容器的溫度特性、頻率特性和可靠性都較鋁電解電容器好，特別是它的漏電流極小，電荷儲存能力好，壽命長，誤差小，但價格昂貴，通常用于高精密的電子電路中。

（2）可變電容器

電容量可以調整的電容器稱為可變電容器。這種電容器主要用在接收電路中選擇信號（調諧）。可變電容器按介質的不同可以分為空氣介質和有機薄膜介質兩種。按照結構不同又可分為微調電容器、單聯可變電容器、雙聯可變電容器和四聯可變電容器。

①微調電容器

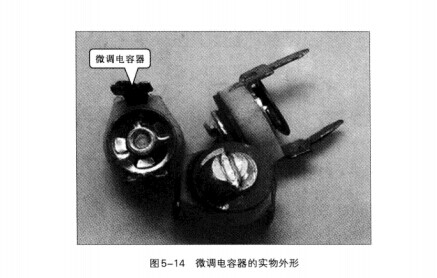

微調電容器的實物外形見圖5-14。

微調電容器又叫半可調電容器，它的電路符號為，這種電容器的容量較固定電容器小，常見的有瓷介微調電容器、管型微調電容器（拉線微調電容器）、云母微調電容器、薄膜微調電容器等，圖中的這種電容器主要用于調諧電路中。
