固定式偏置電路是三極管偏置電路中最簡單的一種電路。

固定式偏置電阻的一根引腳必須與三極管基極直接相連，另一根引腳與正電源端或地線端直接相連。

1、典型固定式偏置電路

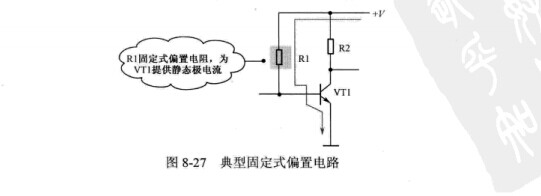

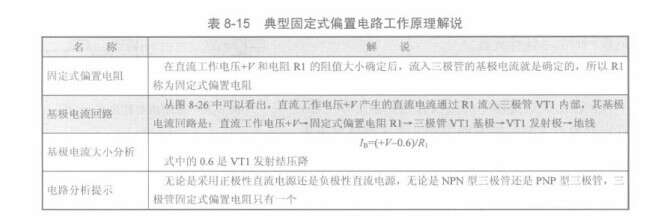

如圖8-27所示是典型固定式偏置電路。電路中的VT1是NPN型三極管，采用正極性電源+V供電。如表8-15所示是典型固定式偏置電路工作原理解說。

2、負極性電源供電的NPN型三極管固定式偏置電路分析

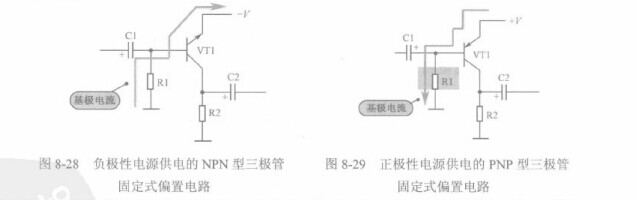

如圖8-28所示是負極性電源供電的NPN型三極管固定式偏置電路。電路中的VT1是NPN型三極管，-V是負極性直流電源，R1是基極偏置電阻，R1構成VT1的固定式基極偏置電路，R1可以為VT1提供基極電流。基極電流從地線（也就是電源的正極端）經R1流入三極管VT1的基極。

對于采用負極性電源供電的NPN型三極管固定式偏置電路而言，偏置電阻R1的電路特征是：它的一端與三極管基極相連，另一端與地線相連。根據偏置電阻R1的這一電路特征，可以方便地在電路中確定哪個電阻是固定式偏置電阻。

在負極性電源供電電路中，電路地線的直流電壓最高。而VT1發射極接負電源-V端，這樣VT1基極電壓高于發射極電壓，給VT1發射結提供正向偏置電壓。

3、正極性電源供電的PNP型三極管固定式偏置電路分析

如圖8-29所示是正極電源供電的PNP型三極管固定式偏置電路。電路中的VT1是PNP型三極管，+V是正極性直流電源，R1是基極偏置電阻，R1構成VT1的固定式基極偏置電路，R1可以為VT1提供基極電流。基極電流是從正電源+V端流入發射極，從基極流出再經R1到達地線。

對于采用正極性電源供電的PNP型三極管固定式偏置電路而言，偏置電阻R1的電路特征是：它的一端與三極管基極相連，另一端與地線相連。根據偏置電阻R1的這一電路特征，可以方便地在電路中確定哪個電阻是固定式偏置電阻。

地線在這一電路中的直流電壓最低，而VT1發射極接正電源+V端，這樣VT1發射極電壓高于基極電壓，給VT1發射結提供正向偏置電壓。

4、負極性電源供電的PNP型三極管固定式偏置電路分析

如圖8-30所示是負極性電源供電的PNP型三極管固定式偏置電路。電路中的VT1是PNP型三極管，-V是負極性直流電源，R1是基極偏置電阻，R1構成VT1的固定式基極偏置電路，R1可以為VT1提供基極電流。基極電流是從地線流入發射極，從基極流出再經R1到達負電源-V端。

對于采用負極性電源供電的PNP型三極管固定式偏置電路而言，偏置電阻R1的電路特征是：它的一端與三極管基極相連，另一端與負電源-V相連。根據偏置電阻R1的這一電路特征，可以方便地在電路中確定哪個電阻是固定式偏置電阻。

地線在這一電路中的直流電壓最高，而VT1發射極是接地線，這樣VT1發射極電壓高于基極電壓，給VT1發射結提供正向偏置電壓。
