三極管有靜態和動態兩種工作狀態。未加信號時三極管的直流工作狀態稱為靜態，此時各電極電流稱為靜態電流。給三極管加入交流信號之后的工作電流稱為動態工作電流，這時三極管是交流工作狀態，即動態。

一個完整的三極管電路分析共有四步：直流電路分析、交流電路分析、元器件作用分析和修理識圖。

1、三極管直流電路分析方法解說

直流工作電壓加到三極管各個電極上，主要是兩條直流電路：一條是三極管集電極與發射極之間的直流電路，另一條是基極直流電路。通過這一步分析可以搞清楚，直流工作電壓是如何加到集電極、基極和發射極上的。

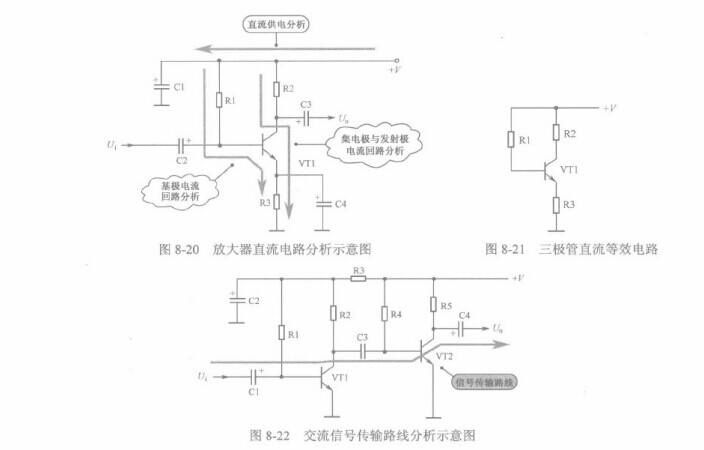

如圖8-20所示是放大器直流電路分析示意圖。對于一個單級放大器而言，其直流電路分析主要是圖8-20中所示的三個部分。

在分析三極管直流電路時，由于電路中的電容具有隔直流特性，所以可以將它們看成開路，這樣這一電路就可以畫成如圖8-21所示的三極管直流等效電路。用這一電路進行直流電路分析就相當簡潔。

2、三極管交流電路分析方法解說

交流電路分析主要是交流信號的傳輸路線分析，信號從哪里輸入到放大器中，信號在這級放大器中具體經過了哪些元器件，信號最終從哪里輸出。如圖8-22所示是交流信號傳輸路線分析示意圖。

分析信號在傳輸過程中受到了哪些處理環節，如信號在哪個環節放大，在哪個環節受到衰減，哪個環節不放大也不衰減，信號是否受到了補償等。

這一電路中的信號經過了C1、VT1、C3、VT2和C4，其中C1、C3和C4是耦合電容，對信號沒有放大和衰減作用，只是起著將信號傳輸到下級電路中的耦合作用；VT1和VT2對信號起了放大作用。

3、元器件作用分析方法解說

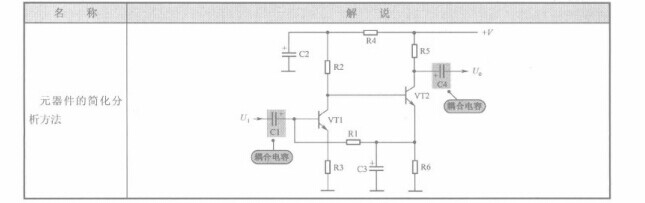

如表8-13所示是元器件作用分析方法解說。

4、三極管基極偏置電路分析方法解說

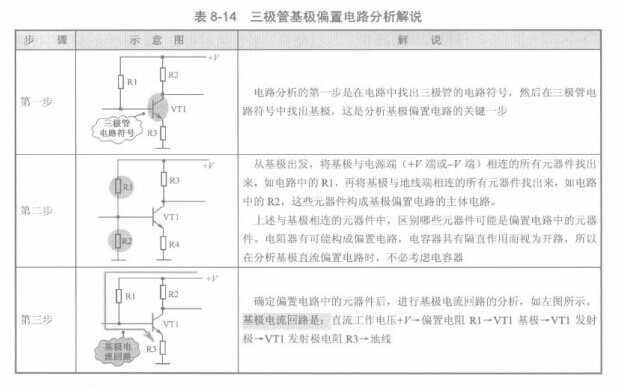

三極管基極偏置電路分析最為困難，掌握一些電路分析方法可以方便基極偏置電路的分析。如表8-14所示是三極管基極偏置電路分析解說。

5、偏置電路小結

晶體三極管偏置電路中，基極偏置電壓極性與集電極一致，無論何種偏置電路，集電極電壓低于發射極電壓時，基極電壓也低于發射極電壓；集電極電壓高于發射極電壓時，基極電壓也高于發射極電壓。
