1、三極管集電極與發射極之間內阻可控特性解說

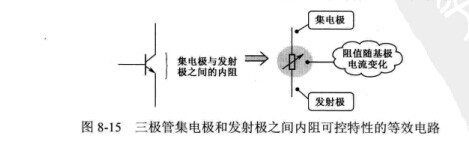

如圖8-15所示是三極管集電極和發射極之間內阻可控特性的等效電路。

三極管集電極和發射極之間的內阻隨基極電流的變化而變化，當基極電流越大時，三極管的這一內阻越小，反之則大。利用三極管集電極和發射極之間的內阻隨基極電流大小而變化的特性，可以設計各種控制電路。

2、三極管開關特性解說

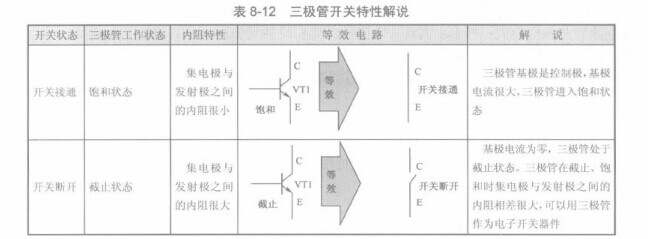

三極管同二極管一樣，也可以作為電子開關器件，構成電子開關電路。當三極管用于開關電路中時，三極管工作在截止、飽和兩個狀態，詳細情況如表8-12所示。
