1、穩壓二極管種類解說

穩壓二極管根據外殼包裝材料劃分為金屬、玻璃和塑料穩壓二極管。塑封穩壓二極管又分為引線型和表面封閉型；根據內部結構分為普通穩壓二極管（兩根引腳）和溫度補償型穩壓二極管（三根引腳）；根據其電流容量可分為大功率穩壓二極管（2A以上）和小功率穩壓二極管（1.5A以下）。

2、穩壓二極管實物照片

如表7-23所示是幾種穩壓二極管實物照片示意圖。

3、穩壓二極管引腳識別方法解說

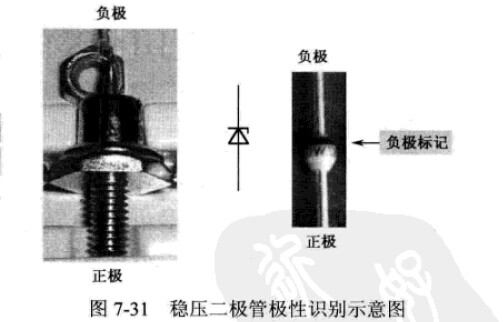

識別穩壓二極管的各引腳有下列兩種方法：（1）通過穩壓二極管外形特征和管殼上的各種標記，可以識別各種穩壓二極管的正、負引肝鄧。例如，有的穩壓二極管上直接標出圖形符號，塑料封閉的穩壓二極管有標記的一端為負極，金屬封裝穩壓二極管半圓面的一端為負極，平面的一端為正極，如圖7-31所示。（2）用萬用表來檢測的方法。穩壓二極管也是一個PN結的結構，所以運用萬用表歐姆擋測量PN結的正向和反向電阻可以分辨正、負引腳。
