門電路可以構成多諧振蕩器，而且電路簡單，工作穩定。特別是CMOS門電路構成的多諧振蕩器，由于CMOS電路輸入阻抗很高，因此無須用大容量的電容器，就能獲得較大的時間常數，特別適用于制作低頻和超低頻振蕩器。兩個非門可以構成多諧振蕩器，D1、D2為非門，R為定時電阻，C為定時電容。B點（D1輸出端）和E點（D2輸出端）分別輸出互為反相的方波脈沖信號。



門電路多諧振蕩器工作原理

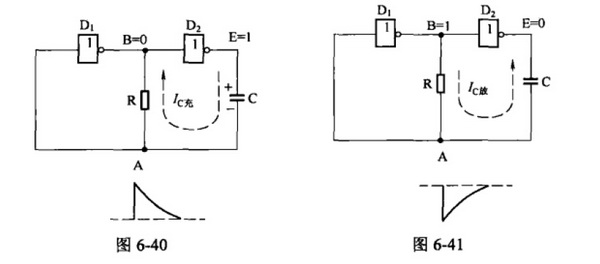

1.當E點由E=0剛變成E=1時，由于電容C兩端電壓不能突變，所以A=1，B=0，電容C剛開始經R充電，充電電流Ic如圖6-40所示

2.隨著電容C的充電，A點電位逐漸下降。當A點電位降低至D1的轉換閥值時，D1輸出端（B點）由0變為1，D2輸出端（E點）由1變成0，實現了電路的一次翻轉。

3.在電路剛翻轉為E=0時，同樣由于電容C兩端電壓不能突變，導致A=0，B=1，電容C開始經R放電，放電電流Ic如圖6-41所示。

4.隨著電容C的放電，A點電位逐漸上升。當A點電位升高至D1的轉換閥值時，D1輸出端（B點）又由1變成0,D2輸出端（E點）又由0變為1，電路再次翻轉。如此不斷地自動翻轉即形成了自激振蕩，振蕩周期T=1.4RC。
