圖3-7所示是整流二極管導通狀態示意圖。加到半波整流電路中的是交流輸入電壓Ui，它是一個交流正弦電壓，這一電壓加到整流二極管VD1正極。R1是整流電路的負載電阻，即整流二極管VD1導通后的電流流過R1。電路分析時先設交流輸入電壓Ui為正半周期間，分析這期間整流二極管VD1是導通還是截止。由于正半周電壓加到二極管VD1正極，VD1的正極電壓高于負極電壓，所以VD1獲得正向偏置電壓而導通。

      整流二極管VD1導通后的電流回路是：VD1正極→VD1負極→負載電阻R1→地瑞→地線和交流輸入電壓Ui內電路→VD1正極，形成回路。

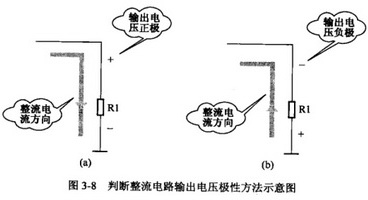

      圖3-8所示是判斷整流電路輸出電壓極性方法示意圖。圖3-8所示電路中，整流后的電流是從上而下地流過負載電阻R1，由此可知R1上的電壓是上正下負，而R1的下端接地線，這是參考端，其電壓為0V，所以R1上的電壓是正極性的，因此這一整流電路輸出正極性。圖3-8電路中，電流從下而上流過負載電阻R1，所以R1上的電壓是負極性的。
