1.RC振蕩器有什么特點？
      RC振蕩器是以電阻、電容作為反饋和選頻元件的振蕩器，其突出特點是可以產生很低的振動頻率。音頻振蕩器常采用RC振蕩器。RC振蕩器包括RC移相振蕩器、RC橋式振蕩器等。

2.怎么分析RC移相振蕩器

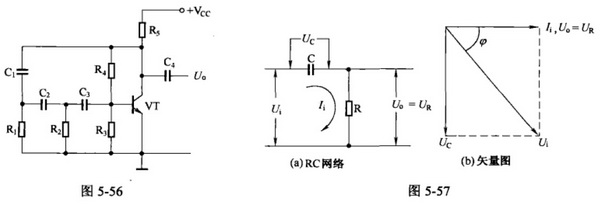

a.RC移相振蕩器電路如圖5-56所示。C1~C3、R1~R3組成移相網絡。R4是基極偏置電阻，R5是集電極電阻。C4是輸出耦合電容。由于晶體管VT的集電極輸出電壓與集電極輸入電壓互為反相（兩者相差180度），因此必須將集電極輸出電壓移相180度（即在反相一次）后送至基極，才能是電路起振。



b.RC網絡具有移相作用。RC移相網絡是利用電容器上電流超前電壓的特性工作的，如圖5-57所示通過電容C的電流I1超前輸入電壓U一個移相角，I1在電阻R上的壓降Ur即為輸出電壓Uo超前輸入電壓U一個相移角（在0度~90度之間）。由組成移相網絡R和C的比值決定，其矢量圖如圖5-57所示。

c.當需要的相移角超過90度時，可用多節移相網絡來解決。3節RC移相網絡，每節分別由C1和R1、C2和R2、C3和R3組成，適當選取R與C的值，使在特定頻率下每節移相60度，3節便可實現移相180度，將該移相網絡接于晶體管VT的集電極與基極之間，即可實現正反饋，滿足了電路起振的相應條件，使電路起振。RC移相振蕩器的特點是電路結構簡單，但輸出波形不好。
