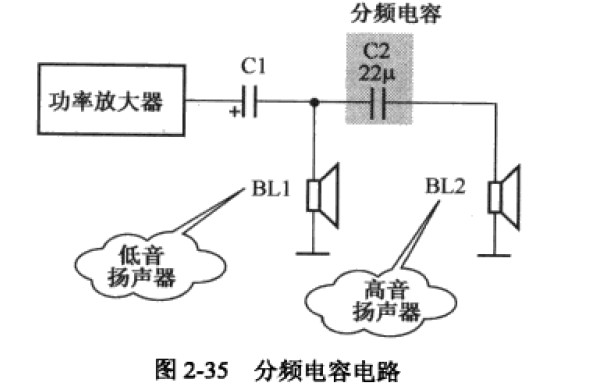

在圖中2-35所示是分頻陶瓷電容電路，這是二分頻揚聲器電路。所謂二分頻揚聲器電路就是電路中使用低音（中音）和高音兩只揚聲器電路。

       電路中的C1是功率放大器的輸出端耦合電容，它輸出的是全頻域音頻信號，包含低音、中音和高音信號。C2是分頻陶瓷電容，由于C2分頻陶瓷電容的合理設(shè)計，它們對低音和中音信號的容抗大，這樣低音和中音信號不能通過C2加到高音揚聲器BL2中，只能通過低音揚聲器BL1重放低音和中音。由于高音的頻率比較高，C2的容抗小，這樣高音信號可以順利通過C2加到高音揚聲器BL2中，高音由高音揚聲器來重放。



1.由于從功率放大器輸出的信號都是音頻信號，為了交流信號，幅度很大，而且分頻電容的容量較大，所以必須采用無極性電解電容，可選用專門的分頻用無極性電解電容。

2.上述分頻陶瓷電容電路中，高音頻信號也能加到低音揚聲器上，但是低音頻揚聲器的高頻特性不好，所以重放高音主要由高音揚聲器BL2完成。如果不了解低音揚聲器還原高音的效果不好這一特性，就無法理解低音揚聲器為何不能重放高音。
